ESP32固件烧录与调试

烧录准备工作

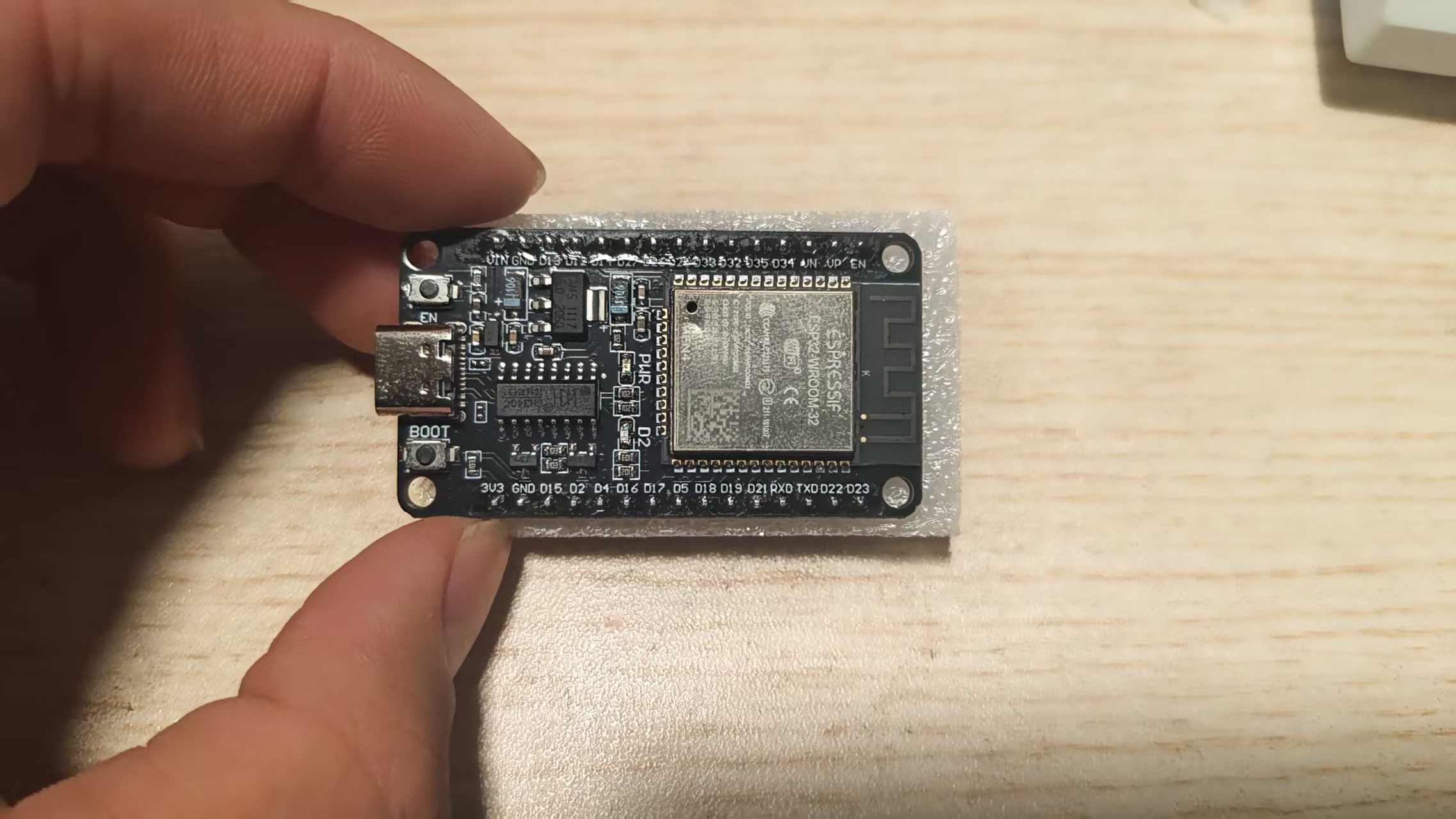

首先准备好一个esp32固件，一条数据线，一条母对母杜邦线，当然还得有一台电脑

连线

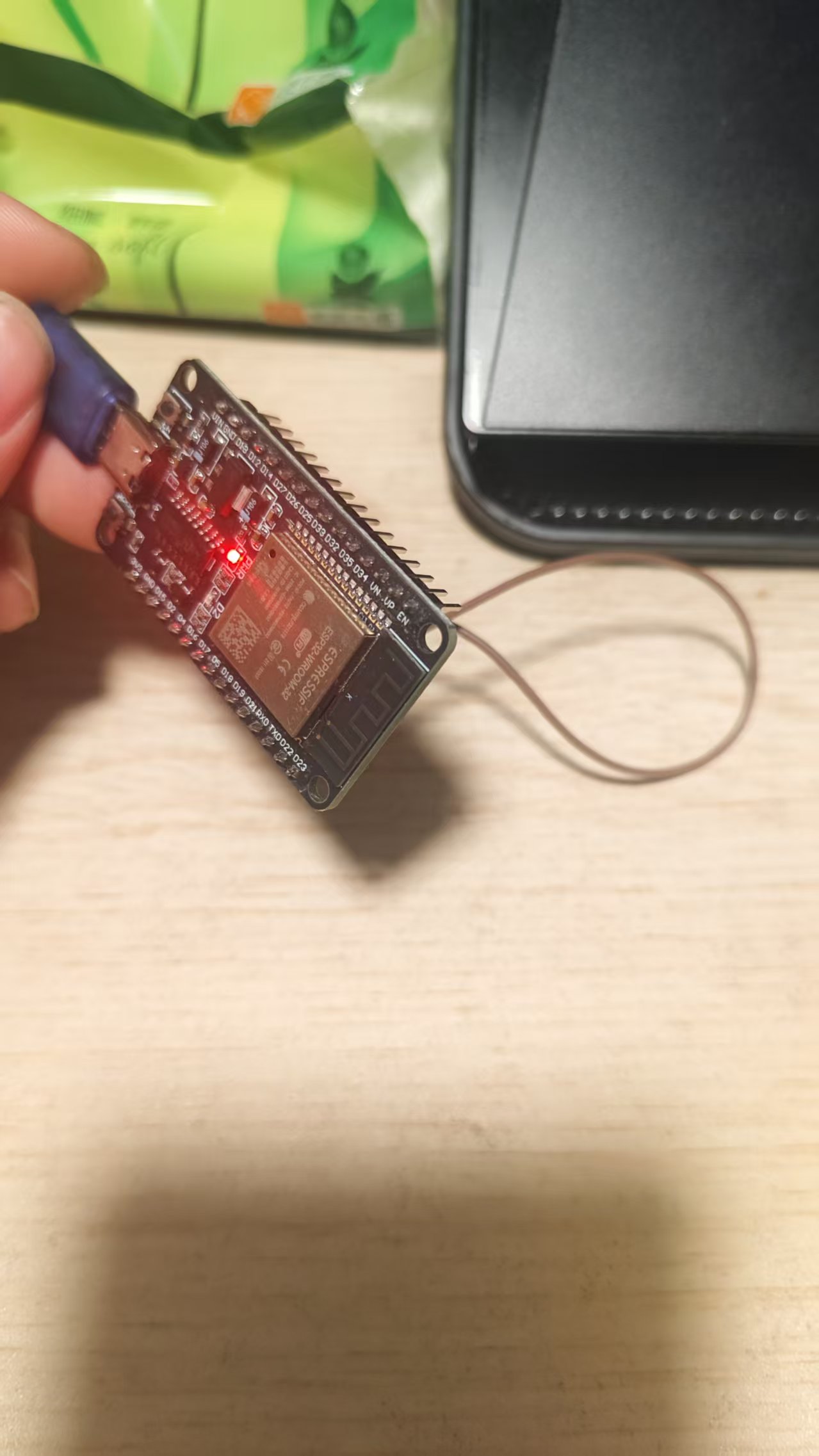

连接好线后插电的样子

此时可以线接一头GND，然后另一头线悬空一会接

查看esp32的COM端口

具体流程为在桌面win+x选择设备管理器，进入后查看端口即可

接下来到了烧录程序的环节，一般烧录一个程序需要知道以下三个内容地址，但是对于一般的挑战题来说。会给一个完整的二进制程序。通过xxd也可以检查到。直接进行烧录就行

• 引导程序 (bootloader.bin) - 地址 0x1000
• 分区表 (partition-table.bin) - 地址 0x8000
• 应用程序 (app.bin / 您的 1.bin) - 地址 0x10000

检查一下发现程序从00地址开始就是高电平，所以一个文件就可以完成烧录

执行命令

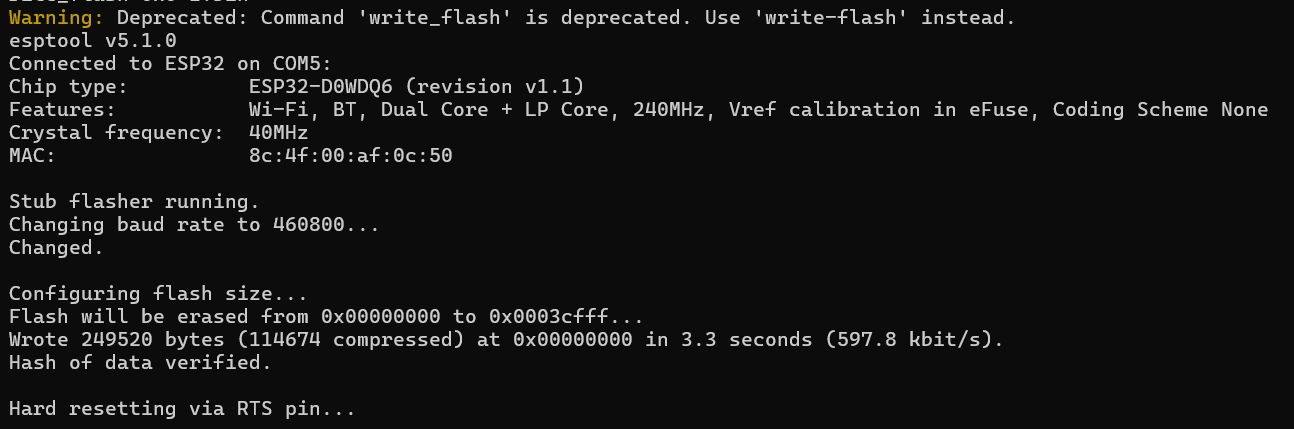

esptool.exe --chip esp32 --port COM5 --baud 460800 write_flash 0x0 1.bin

使用指令：

esptool.exe --chip esp32 --port COM5 --baud 460800 write_flash -z 0x0 1.bin

这里解释一下这个指令

命令部分作用说明	中文解释	中文解释
esptool.exe	工具名称	运行 ESP32 的烧录工具。
–chip esp32	目标芯片	指定要操作的芯片类型为 ESP32。esptool 也支持 ESP8266、ESP32-S2/S3/C3 等，此参数确保命令针对正确的芯片执行。
–port COM5	串口端口	指定 ESP32 开发板连接到电脑的虚拟串口端口。这是您在设备管理器中确认的端口。
–baud 460800	通信波特率	设置烧录过程中，电脑与 ESP32 之间进行数据传输的速率（每秒位数）。460800 是一个常用的较高速度，以加快烧录时间。
write_flash	核心命令	esptool 接下来要执行的操作是写入 Flash 存储器（即烧录固件）
-z	可选参数	这是一个优化参数。它告诉 esptool 在数据传输完成后自动跳转到应用程序，避免手动按复位键，使程序烧录后能立即启动运行。
0x0	烧录起始地址	指定固件在 Flash 存储器中开始写入的十六进制地址。在您目前的 CTF 场景中，0x0 表示将 1.bin 作为完整的固件镜像烧录到 Flash 的最开始位置。
1.bin	``固件文件	指定要烧录的本地固件文件名。这是您编译或题目提供的应用程序二进制文件。

如果不选-z参数需要手动复位一下

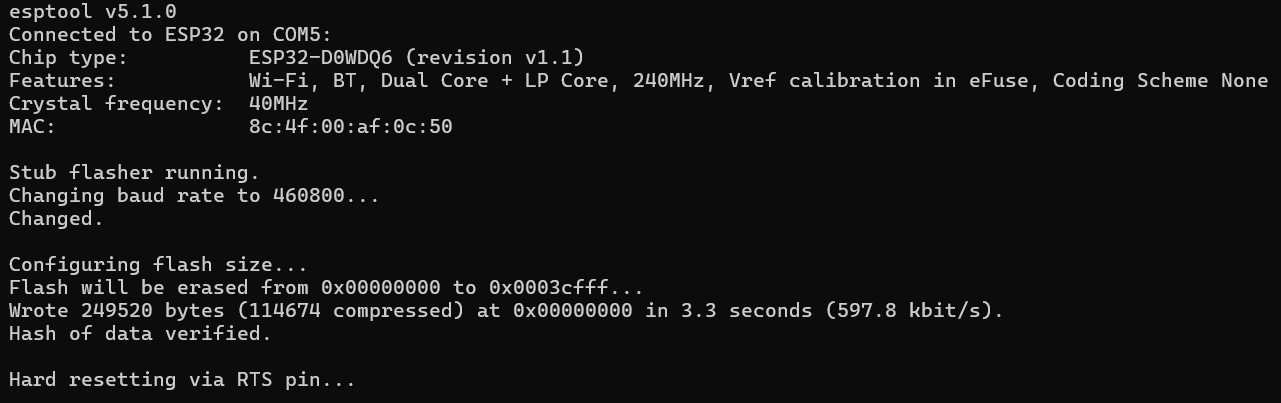

固件烧录完成

esp2官方推荐的调试环境及其说明：

ESP-IDF 入门教程 | 微雪文档平台

espressif/esp-idf: Espressif IoT Development Framework. Official development framework for Espressif SoCs.

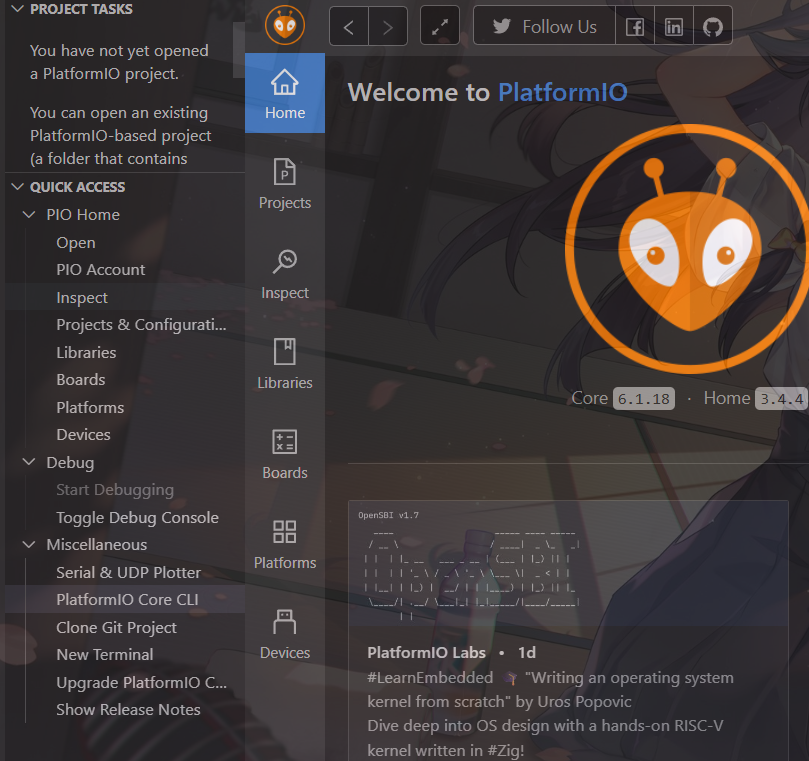

也可以使用vscode的插件来观察

题目内容:

#define TRIGGER_GPIO GPIO_NUM_19   // 触发引脚
#define DEBOUNCE_DELAY_MS 1000

static int hit = 0;


void app_main(void)
{
    while (1) {
        printf("[+] hardware task I : hit %d\n", hit);
        int level = gpio_get_level(TRIGGER_GPIO);
        if (level == 0) {
            hit++;
        } else {
            hit = 0;
        }

        if (hit > 5 && gpio_get_level(TRIGGER_GPIO) == 0) { //完成得到flag
            while (1) {
                vTaskDelay(pdMS_TO_TICKS(1000));
            }
        }

        vTaskDelay(pdMS_TO_TICKS(DEBOUNCE_DELAY_MS));
    }
}

在这个模块启动的终端中使用指令：

platformio device monitor --port COM5 --baud 115200

由于刚刚才我们已经连好了线但是没有输出。我们先把GPIO引脚19接地，此时完成了题目中一直让19引脚保持低电平的条件。然后我们按下esp32板子上的EN按钮重启一下程序，此时就会可以得到完整的日志输出。

PS D:\platformio device monitor --port COM5 --baud 115200
--- Terminal on COM5 | 115200 8-N-1
--- Available filters and text transformations: colorize, debug, default, direct, hexlify, log2file, nocontrol, printable, send_on_enter, time
--- More details at https://bit.ly/pio-monitor-filters
--- Quit: Ctrl+C | Menu: Ctrl+T | Help: Ctrl+T followed by Ctrl+H
ets Jun  8 2016 00:22:57

rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:7172
load:0x40078000,len:15532
load:0x40080400,len:4
load:0x40080404,len:3904
entry 0x40080640
␛[0;32mI (29) boot: ESP-IDF v5.2 2nd stage bootloader␛[0m
␛[0;32mI (29) boot: compile time Sep 22 2025 19:32:39␛[0m
␛[0;32mI (29) boot: Multicore bootloader␛[0m
␛[0;32mI (33) boot: chip revision: v1.1␛[0m
␛[0;32mI (37) boot.esp32: SPI Speed      : 40MHz␛[0m
␛[0;32mI (41) boot.esp32: SPI Mode       : DIO␛[0m
␛[0;32mI (46) boot.esp32: SPI Flash Size : 2MB␛[0m
␛[0;32mI (50) boot: Enabling RNG early entropy source...␛[0m
␛[0;32mI (56) boot: Partition Table:␛[0m
␛[0;32mI (59) boot: ## Label            Usage          Type ST Offset   Length␛[0m
␛[0;32mI (67) boot:  0 nvs              WiFi data        01 02 00009000 00006000␛[0m
␛[0;32mI (74) boot:  1 phy_init         RF data          01 01 0000f000 00001000␛[0m
␛[0;32mI (82) boot:  2 factory          factory app      00 00 00010000 00100000␛[0m
␛[0;32mI (89) boot: End of partition table␛[0m
␛[0;32mI (93) esp_image: segment 0: paddr=00010020 vaddr=3f400020 size=09f14h ( 40724) map␛[0m
␛[0;32mI (116) esp_image: segment 1: paddr=00019f3c vaddr=3ffb0000 size=02254h (  8788) load␛[0m
␛[0;32mI (119) esp_image: segment 2: paddr=0001c198 vaddr=40080000 size=03e80h ( 16000) load␛[0m
␛[0;32mI (128) esp_image: segment 3: paddr=00020020 vaddr=400d0020 size=145bch ( 83388) map␛[0m
␛[0;32mI (159) esp_image: segment 4: paddr=000345e4 vaddr=40083e80 size=0889ch ( 34972) load␛[0m
␛[0;32mI (179) boot: Loaded app from partition at offset 0x10000␛[0m
␛[0;32mI (179) boot: Disabling RNG early entropy source...␛[0m
␛[0;32mI (190) cpu_start: Multicore app␛[0m
␛[0;32mI (199) cpu_start: Pro cpu start user code␛[0m
␛[0;32mI (199) cpu_start: cpu freq: 160000000 Hz␛[0m
␛[0;32mI (199) cpu_start: Application information:␛[0m
␛[0;32mI (202) cpu_start: Project name:     hit␛[0m
␛[0;32mI (207) cpu_start: App version:      1␛[0m
␛[0;32mI (211) cpu_start: Compile time:     Sep 22 2025 19:32:35␛[0m
␛[0;32mI (217) cpu_start: ELF file SHA256:  ed6b29e17...␛[0m
␛[0;32mI (223) cpu_start: ESP-IDF:          v5.2␛[0m
␛[0;32mI (227) cpu_start: Min chip rev:     v0.0␛[0m
␛[0;32mI (232) cpu_start: Max chip rev:     v3.99 ␛[0m
␛[0;32mI (237) cpu_start: Chip rev:         v1.1␛[0m
␛[0;32mI (242) heap_init: Initializing. RAM available for dynamic allocation:␛[0m
␛[0;32mI (249) heap_init: At 3FFAE6E0 len 00001920 (6 KiB): DRAM␛[0m
␛[0;32mI (255) heap_init: At 3FFB2B18 len 0002D4E8 (181 KiB): DRAM␛[0m
␛[0;32mI (261) heap_init: At 3FFE0440 len 00003AE0 (14 KiB): D/IRAM␛[0m
␛[0;32mI (267) heap_init: At 3FFE4350 len 0001BCB0 (111 KiB): D/IRAM␛[0m
␛[0;32mI (274) heap_init: At 4008C71C len 000138E4 (78 KiB): IRAM␛[0m
␛[0;32mI (282) spi_flash: detected chip: generic␛[0m
␛[0;32mI (285) spi_flash: flash io: dio␛[0m
␛[0;33mW (289) spi_flash: Detected size(4096k) larger than the size in the binary image header(2048k). Using the size in the binary image header.␛[0m
␛[0;32mI (303) main_task: Started on CPU0␛[0m
␛[0;32mI (313) main_task: Calling app_main()␛[0m
␛[0;32mI (313) gpio: GPIO[19]| InputEn: 1| OutputEn: 0| OpenDrain: 0| Pullup: 1| Pulldown: 0| Intr:0 ␛[0m

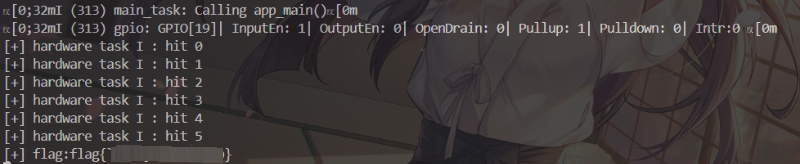

[+] hardware task I : hit 0
[+] hardware task I : hit 1
[+] hardware task I : hit 2
[+] hardware task I : hit 3
[+] hardware task I : hit 4
[+] hardware task I : hit 5
[+] flag:flag{xxxxxxxxxxxx}
PS D:\>

可以看到提取到了flag，至此整个流程完成

也是拿下唯一解

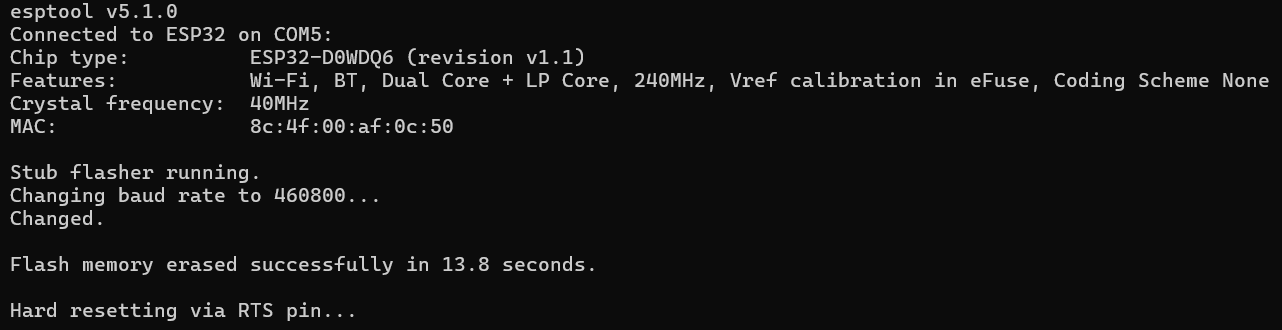

拿下flag后就要进行最后一步：擦除esp32烧录的程序：

使用指令：

esptool.exe --chip esp32 --port COM5 --baud 460800 erase_flash
